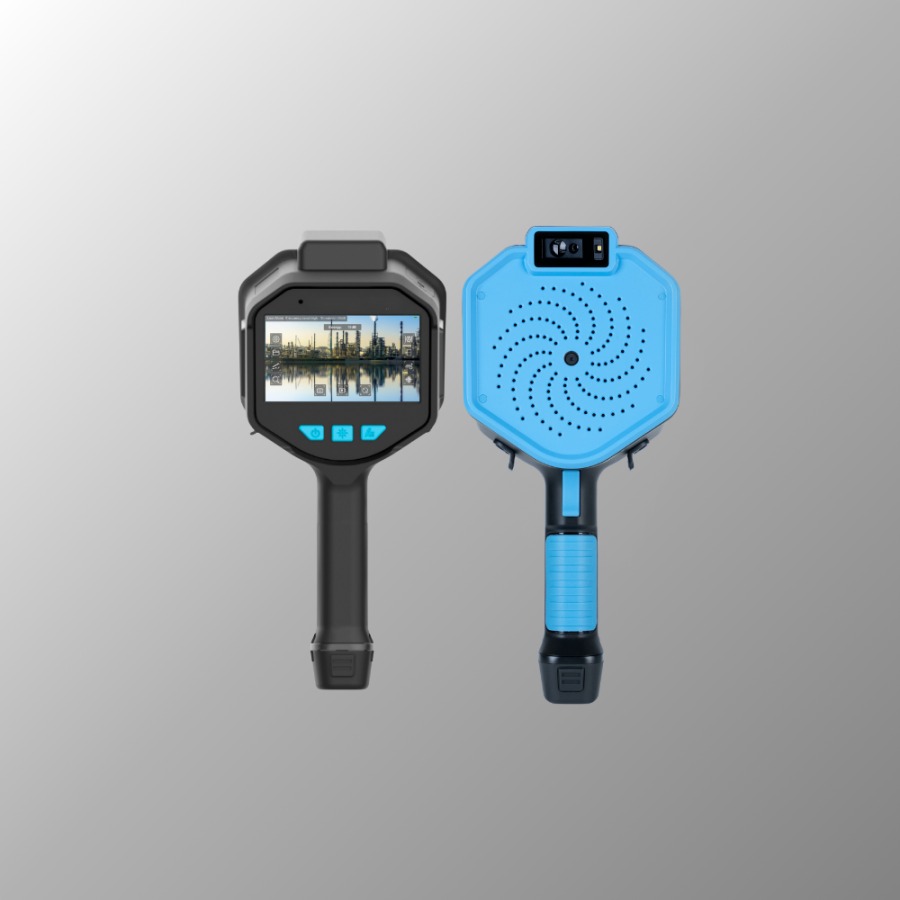

La Cámara Acústica Portátil HA3A de Hertzinno es una solución avanzada para inspecciones industriales que permite detectar, localizar y visualizar fuentes de sonido y ultrasonido a distancia.

El equipo integra una matriz circular optimizada de 128 micrófonos digitales MEMS de bajo ruido, combinada con algoritmos de beamforming y procesamiento avanzado, permitiendo identificar espacialmente fuentes acústicas incluso cuando existen múltiples señales en una misma zona.

Esta tecnología resulta especialmente útil para la detección de fugas de gas y vacío, localización de fuentes acústicas y apoyo al diagnóstico de anomalías y ruido mecánico, permitiendo efectuar inspecciones sin necesidad de establecer contacto directo con el componente inspeccionado.

Una de sus principales ventajas es su capacidad para trabajar en un amplio rango de frecuencias, entre 2 kHz y 100 kHz, junto con una distancia operacional especificada por el fabricante de 0,3 a 150 metros. Esto permite inspeccionar instalaciones, tuberías, válvulas, conexiones, equipos y otros activos industriales desde una posición segura y conveniente para el operador.

La HA3A incorpora además una cámara óptica de 13 MP, sobre cuya imagen se representa la ubicación de la fuente acústica detectada, facilitando su identificación visual en terreno.

Su resolución espacial alcanza ≤1 cm a 1 metro y 40 kHz, mientras que el sistema de localización presenta una precisión indicada de ±1°, permitiendo diferenciar fuentes acústicas próximas entre sí.

Para complementar la inspección, incorpora un telémetro láser integrado con rango de 0,1 a 30 metros, permitiendo determinar la distancia hacia el objetivo.

La información puede ser revisada directamente mediante su pantalla táctil capacitiva de 5 pulgadas Full HD, permitiendo además visualizar espectros de frecuencia, analizar registros en el propio equipo y administrar los archivos obtenidos durante la inspección.

La cámara permite agregar información complementaria a los registros mediante texto, voz, fotografías y etiquetas, aumentando la trazabilidad de las inspecciones efectuadas en terreno.

Los archivos pueden posteriormente transferirse mediante USB, Wi-Fi o Bluetooth, facilitando la generación, almacenamiento y distribución de evidencia técnica.

Principales características técnicas

• Modelo: HA3A.

• Fabricante: Hertzinno.

• Tipo: Cámara acústica portátil.

• Micrófonos: 128 micrófonos digitales MEMS de bajo ruido.

• Rango de frecuencia: 2 kHz a 100 kHz.

• Rango dinámico acústico: -30 dB a 120 dB.

• Distancia de operación: 0,3 a 150 m.

• Resolución espacial: ≤1 cm a 1 m y 40 kHz.

• Rango dinámico para múltiples objetivos: 0 a 18 dB.

• Autoverificación de micrófonos: Sí.

• Detección de fugas de gas: capacidad indicada por fabricante >0,0032 L/min a 2,5 m.

• Detección de fugas de vacío: Sí.

• Detección de múltiples fuentes acústicas: Sí.

• Localización acústica en tiempo real: Sí.

• Diagnóstico de ruido mecánico: Sí.

• Cámara óptica: 13 MP.

• Campo de visión de cámara: 72° ±3°.

• Resolución fotográfica: hasta 4K, 3840 × 2160.

• Resolución de video: 1920 × 1080 a 30 fps o 60 fps.

• Zoom digital: 1× / 2× / 4× / 8×.

• Pantalla: táctil capacitiva de 5 pulgadas.

• Resolución de pantalla: 1920 × 1080.

• Almacenamiento: tarjeta microSD de 128 GB.

• Anotaciones: texto, voz, fotografía y etiquetas.

• Brújula electrónica: Sí.

• Wi-Fi: IEEE 802.11 a/b/g/n/ac, 2,4 y 5 GHz.

• Bluetooth: BT 4.2.

• Transferencia de datos: USB y Wi-Fi.

• Puerto USB: USB Type-C.

• Monitoreo de audio: mediante conexión Bluetooth a audífonos compatibles.

• Visualización del espectro de frecuencia: Sí.

• Telémetro láser: 0,1 a 30 m.

• Precisión del telémetro: ±1 mm.

• Láser: Clase II, 620–690 nm.

• Iluminación: luz LED integrada.

• Peso: inferior a 1,2 kg.

• Dimensiones aproximadas: 333 × 152 × 115 mm.

• Temperatura de operación: -20 °C a +55 °C.

• Temperatura de almacenamiento: -40 °C a +85 °C.

• Humedad: 10 % a 95 %, sin condensación.

• Protección: IP54.

• Batería: recargable de ion-litio.

• Carga rápida: compatible con PD.

• Tiempo de carga: aproximadamente 2,5 horas entre 10 % y 90 %.

• Montaje para trípode: UNC 1/4-20.

• Detección de fugas de gas.

• Detección de fugas de vacío.

• Localización de fuentes acústicas.

• Identificación simultánea de múltiples fuentes de sonido.

• Detección de anomalías acústicas en equipos industriales.

• Inspección de tuberías, válvulas, uniones y conexiones.

• Apoyo al mantenimiento predictivo y preventivo.

• Evaluación de ruido mecánico.

• Inspecciones a distancia de instalaciones y activos industriales.

Aplicaciones principales

La Cámara Acústica HA3A puede utilizarse como herramienta de inspección para:

Su formato portátil permite efectuar recorridos de inspección en instalaciones industriales y localizar rápidamente zonas que requieren una evaluación técnica más detallada.

Contenido del suministro

El suministro indicado por Hertzinno considera:

1. Cámara de imagen acústica HA3A.

1. Cargador USB.

1. Base de carga.

1. Batería de repuesto.

1. Maleta de transporte.

1. Manual de usuario.

1. Informe de pruebas de fábrica.

1. Kit de accesorios.
