1. Descripción General

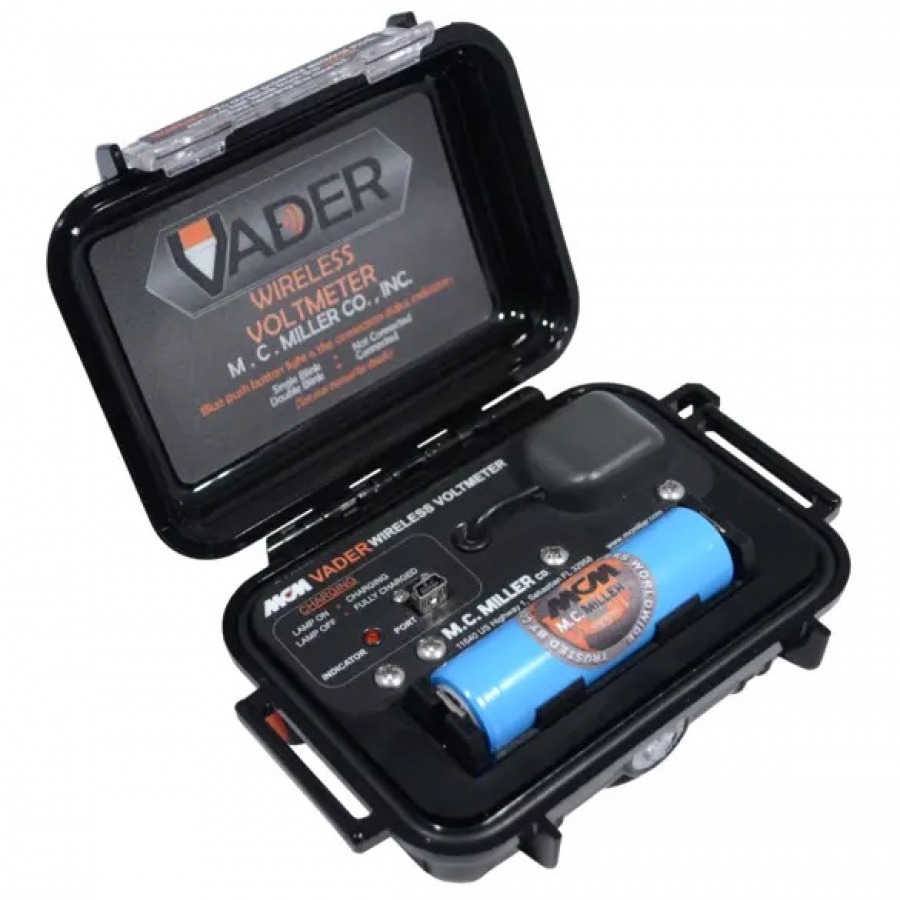

El VADER Bluetooth Voltmeter de M.C. Miller es un voltímetro digital inalámbrico diseñado para aplicaciones de medición de potenciales en sistemas de protección catódica, levantamientos CIPS/DCVG y monitoreo de voltajes en tuberías enterradas. El equipo se conecta vía Bluetooth® a dispositivos Android mediante la aplicación Pipeline Survey, permitiendo la captura, almacenamiento y exportación estructurada de datos en terreno.

2. Aplicaciones Principales

·        Medición de potenciales ON/OFF en sistemas de protección catódica.

·        Levantamientos CIPS (Close Interval Potential Survey).

·        Monitoreo de voltajes AC y DC en ductos enterrados.

·        Registro georreferenciado de datos mediante GPS integrado.

·        Integración con software de análisis como ProActive y ProActive Pro.

3. Especificaciones Técnicas Principales

·        Rango DC: 40 mV hasta 570 V

·        Rango AC: 40 V y 400 V

·        Aislamiento de Seguridad: Probado hasta 1 kV continuo y 15 kV transitorio

·        Batería: Lithium-Polymer recargable (aprox. 18 horas de autonomía)

·        Conectividad: Bluetooth® con dispositivos Android™

·        GPS: Antena GPS integrada (precisión sub-métrica)

·        Protección Ambiental: IP65

·        Temperatura Operación: 0°C a 40°C

·        Dimensiones Aproximadas: 14.9 cm x 8.9 cm x 4.5 cm

·        Peso Aproximado: 0.37 kg

4. Componentes Incluidos

·        Unidad VADER Bluetooth Voltmeter.

·        Aplicación Android Pipeline Survey.

·        Aplicación iBTVM Lite.

·        Cables de prueba reforzados con conectores banana CAT III (1000V).

·        Estuche rígido de transporte.

·        Cable USB de carga.

·        Adaptador de corriente.

5. Software y Gestión de Datos

El equipo permite exportar datos en formato compatible con Excel (.xls) y su integración directa con plataformas de análisis de integridad como ProActive. La aplicación Android Pipeline Survey facilita la estructuración de rutas, puntos de medición y generación de reportes técnicos.

6. Documentación Disponible

·        Brochure oficial del iBTVM / VADER Voltmeter (PDF).

·        Manual de Usuario iBTVM.

·        Guía de Usuario Pipeline Survey Android App.

·        Fichas técnicas oficiales del fabricante.

7. Aplicaciones Industriales

El VADER Voltmeter es ampliamente utilizado en los sectores de gas natural, petróleo, minería, energía y transporte de hidrocarburos, especialmente en programas de gestión de integridad y cumplimiento normativo en sistemas de protección catódica.
